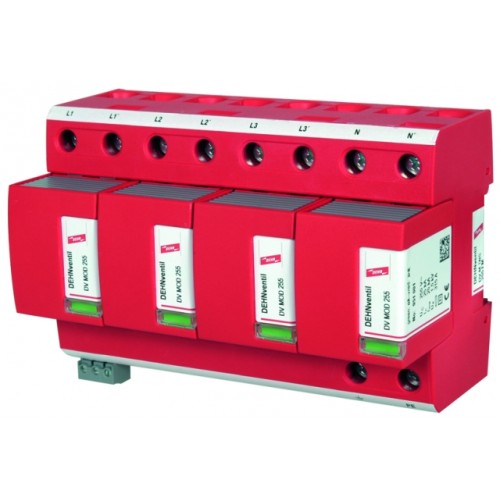

DEHN+SÖHNE Комбинированное УЗИП DEHNventil M TNS 255 класс I

DEHN+SÖHNE Комбинированное УЗИП DEHNventil M TNS 255 класс I

Производитель: DEHN+SOHNE
Модель: DEHNventil M TNS
Артикул: 951400

152,889.52 руб.

Описание

Для защиты низковольтных устройств потребителей от импульсных перенапряжений, даже в случае прямых ударов молнии. Для применения согласно зонной концепции молниезащиты на границах МЗЗ 0A - 2.

• Готовые к монтажу комбинированные УЗИП на основе искрового промежутка, состоящие из базового блока и вставных защитных модулей

• Непрерывность электроснабжения потребителей благодаря технологии ограничения сопровождающих токов RADAX-Flow

• Отсутствует срабатывание предохранителей от 20 А gL/gG при токах короткого замыкания до 50 кАrms

• Способность отведения токов молнии до 100 кА (10/350 мкс)

• Позволяют защищать оконечное оборудование

• Визуальная индикация работоспособности / неисправности каждого защитного модуля

• Простая замена защитных модулей благодаря системе быстрой фиксации сменных модулей

• Испытаны на вибро- и удароустойчивость согласно стандарту EN 60068-2



DV M TNS 255

УЗИП согласно стандартам EN 61643-11 / ГОСТ Р 51992-2002 (IEC 61643-1) Тип 1 / Класс I
Энергетическая координация с конечным оборудованием Класс I+II
Энергетическая координация с конечным оборудованием ( < 5 м) Класс I+II+III
Номинальное напряжение перем. тока UN 230/400 В
Максимальное длительное рабочее напряжение перем. тока Uc 255 В
Импульсный ток молнии (10/350 мкс) [L1+L2+L3-N-PE] ltotai 100 кА
Импульсный ток молнии (10/350 мкс) [L,N-PE] limp 25 кА
Номинальный разрядный ток (8/20 мкс) In 25/ 100 кА
Уровень напряжения защиты [L-PE] / [N-PE] Up < 1,5 кВ /< 1,5 кВ
Способность гашения сопровождающего переменного тока lfi 50 кАrms
Ограничение сопровождающего тока/селективность отсутствие срабатывания предохранителя 20 A gL/gG вплоть до 50 кАт5
Время срабатывания tA < 100 нc
Макс. входной предохранитель (L) до 1Кз = 50 кАrms 315 A gL/gG
Макс. входной предохранитель (L) для 1кз > 50 кАrms 200 A giygG
Макс. входной предохранитель (L-L) 125 A gL/gG
Кратковременное перенапряжение (TOV) [L-N] Ut 440 В / 5 с
Характеристика кратковременного перенапряжения Устойчивость
Диапазон рабочих температур (параллельное/ последовательное соединение) Тu - 40°С...+80°С / -40°С...+60°С
Индикатор работоспособности / неисправности зеленый / красный
Сечение соединительных проводов (L1, L1', L2, L2’, L3, L3-, N, N", РЕ, P) мин. 10 мм2 одножильный жесткий/гибкий
Сечение соединительных проводов (L1, L2, L3, N, РЕ) макс. 50 мм2 многожильный жесткий / 35 мм2 гибкий
Сечение соединительных проводов (L1‘, L2', L3', P) макс. 35 мм2 многожильный жесткий / 25 мм2 гибкий
Монтаж на DIN-рейку шириной 35 мм согласно стандарту EN 60715
Материал корпуса термопласт, цвет красный, UL 94 V-0
Степень защиты IP 20
Монтажные размеры 8 модулей, DIN 43880
Разрешения, сертификаты КЕМА, VDE, UL, VdS, ГОСТ Р
Контакт удаленной сигнализации (FM) -
Питание контакта удаленной сигнализации, перем.ток -
Питание контакта удаленной сигнализации, пост.ток -
Сечение подключаемых проводников для клемм FM -

Информация для заказа
Тип DV М TNS 255
Арт. № 951 400
Упак./шт. 1 шт.
